XMT系列2路温度控制模块

最多可配8路温控仪表采用热电偶或热电阻传感器输入,外接SSR固态或机械继电器控制电压输出,最多可支持八路独立控制;各通道可以有不同的传感器输入,如果使用热电偶则N路需全部使用热电偶,热电偶可以是E/J/K中的一种或多种,具有自动冷端补偿功能,如果使用热电阻PT100则N路需全部使用PT100;本仪表既可以独立使用,也可以与触摸屏、计算机或可编程控制器PLC等联机使用。

返回列表

产品介绍技术指标应用领域下载

概述:

       最多可配8路温控仪表采用热电偶或热电阻传感器输入,外接SSR固态或机械继电器控制电压输出,最多可支持八路独立控制;各通道可以有不同的传感器输入,如果使用热电偶则N路需全部使用热电偶,热电偶可以是E/J/K中的一种或多种,具有自动冷端补偿功能,如果使用热电阻PT100则N路需全部使用PT100;本仪表既可以独立使用,也可以与触摸屏、计算机或可编程控制器PLC等联机使用。

      本产品电路设计中的元器件,大大增强了抗干扰性能同时降低了温度漂移,使得N路通道之间的相互干扰得到了充分处理,使多路测量精度与单路仪表测量精度处于同一级别。

       本仪表可使用DC24V作为电源电压,便于用户使用开关电源供电,同时也可定制AC220V作为电源电压。

       外壳采用导轨式安装方式,便于客户的安装及拆卸。

特点:

(1)采用超大液晶显示屏,最多可支持8路独立温控与通讯。
(2)外接SSR固态继电器或交流接触器,自动冷端补偿功能。
(3)工业标准导轨式安装。
(4)可通过RS-485与触摸屏、计算机或PLC等联机使用。
(5)支持标准MODBUS:RTU格式。

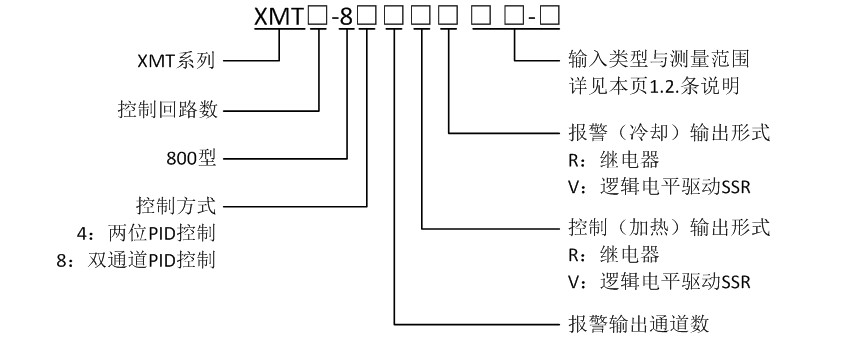

型谱:

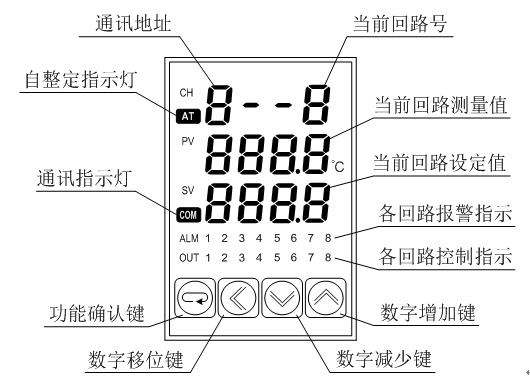

控制面板:

接线端子

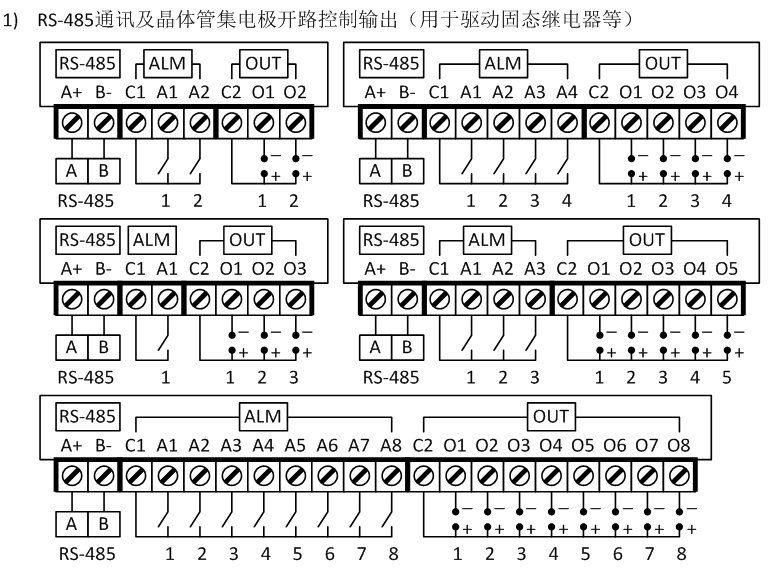

上排端子接线图:

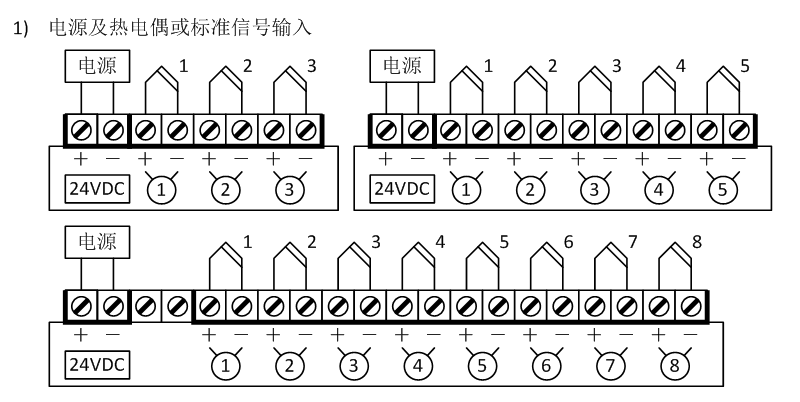

下排端子接线图:

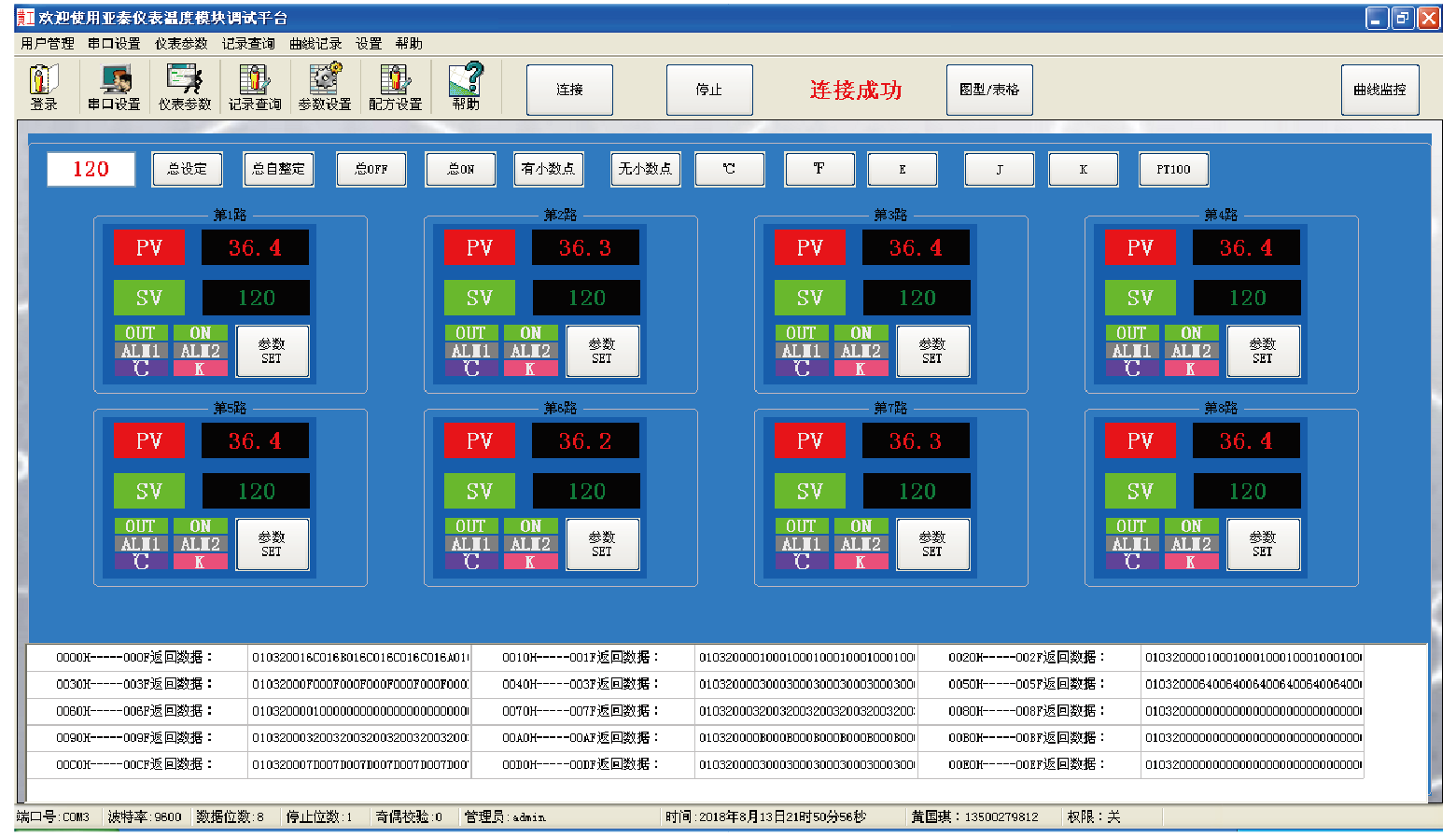

电脑上位机温控界面:

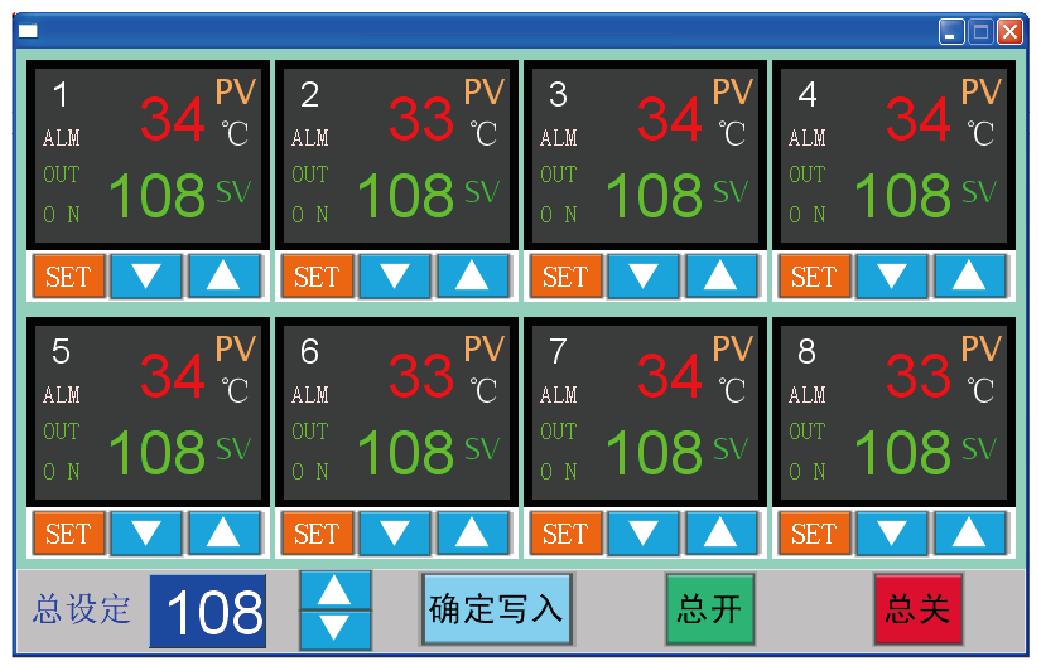

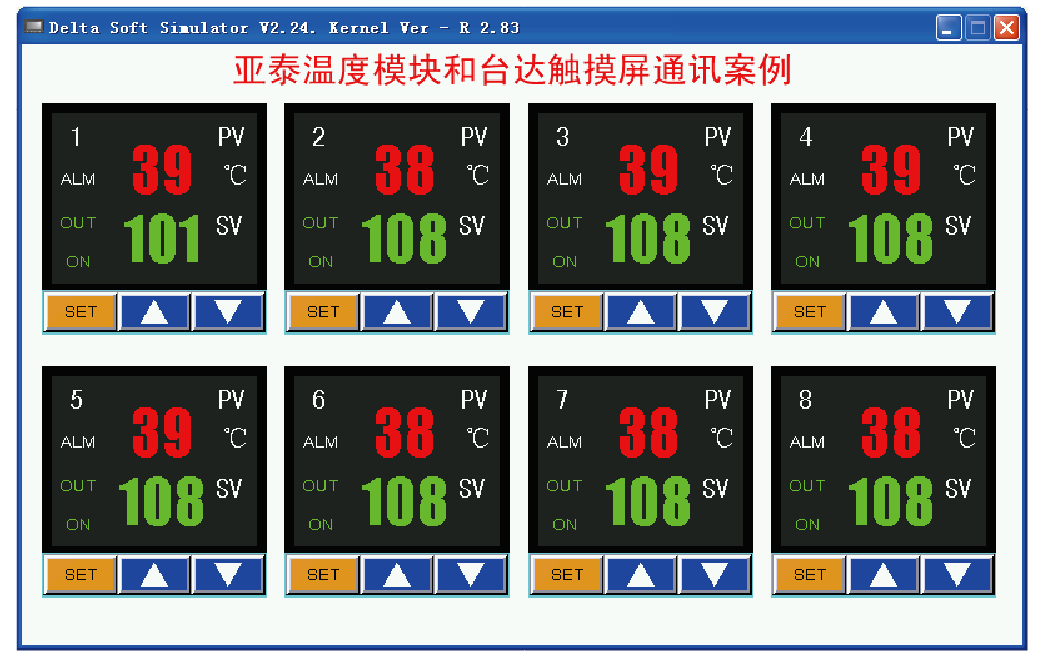

触摸屏控制界面:
