概述:

       JD2A系列电磁调速电动机控制器是在机械工业部全国联合(统一)设计产品的基础上,以微处理器为核心,采用智能PI调节算法,实现恒转矩无极调速。采用检测测速发电机脉冲频率和数字化的控制与显示技术,转速控制精度高、显示清晰。采用平稳无过冲的软启动和滑差离合器堵转保护功能设计技术,有效降低了控制器和系统的故障率,可为风机和泵类等负载控制。


安装:

2.1注意事项

仪表安装于以下环境:大气压力:86~106KPa;环境温度:0~50℃;相对湿度:45~85RH%。



安装时应注意以下情况:

  • 环境温度的急剧变化可能引起的结露;腐蚀性、易燃气体;烟雾或蒸汽污染;

  •  直接震动、或冲击主体结构;

  •  过多的灰尘、盐份或金属粉末;阳光的直射和热辐射积聚之处。



2.2 安装过程



(1) 按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。

(2) 将仪表嵌入盘面开孔内;

(3) 在仪表安装槽内插入安装支架;

(4) 推紧安装支架,使仪表与盘面结合牢固,收紧螺钉。

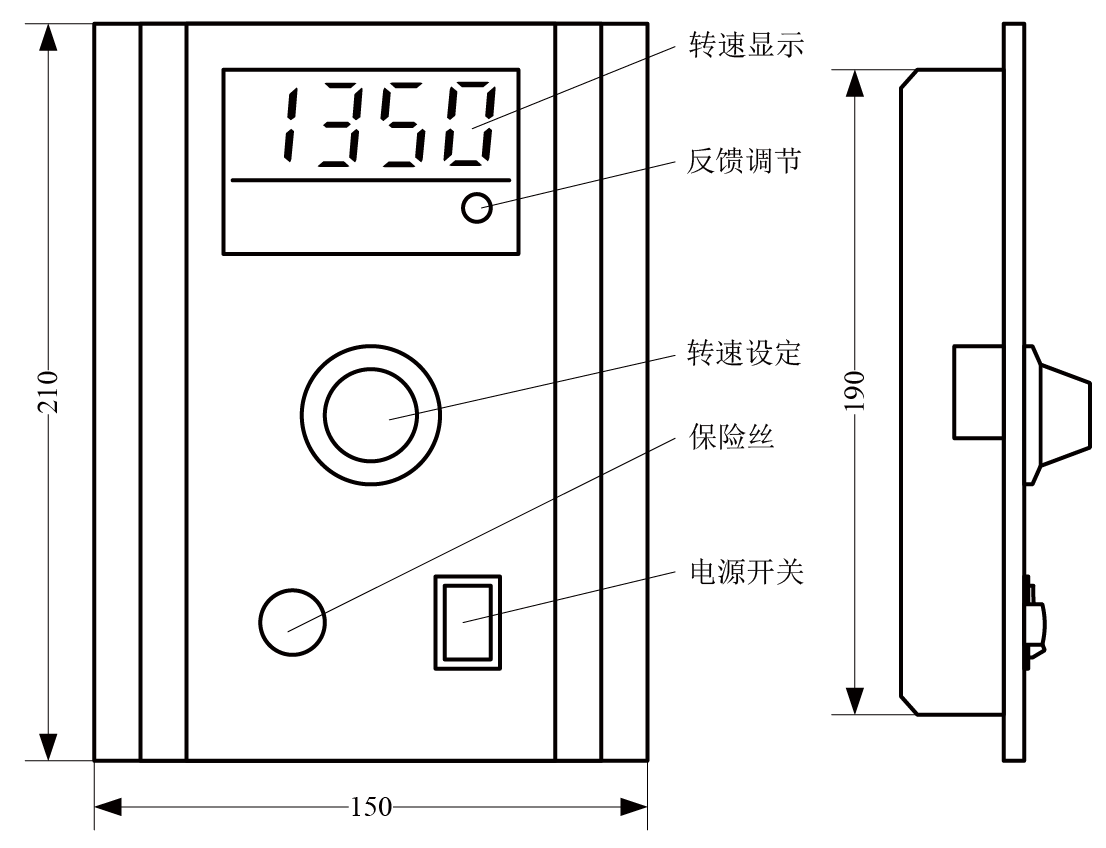

2.3 尺寸

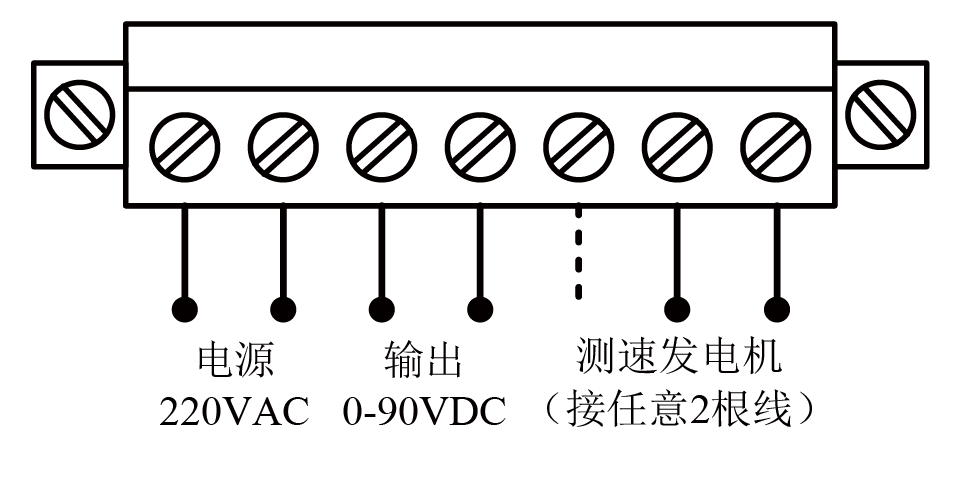

接线端子:


操作注意:

  • 断电后方可清洗仪表。

  • 清理显示器上污渍请用软布或棉纸。

  • 显示器易被划伤,禁止用硬物擦拭或触及。

  • 禁止用螺丝刀或书写笔等硬物体操作面板按键,否则会损坏或划伤按键。



维修与保护:

  • 仪表自开票之日起十八个月内,因制造质量发生故障由本厂负责保修,因使用不当而造成损坏的则本厂酌收修理成本费,本厂仪表终身维修。

  • 仪表应在包装完好的情况下存放在干燥通风、无腐蚀性气体的场合。
