YTA、YTB系列通用变频器

返回列表

产品介绍技术指标应用领域下载

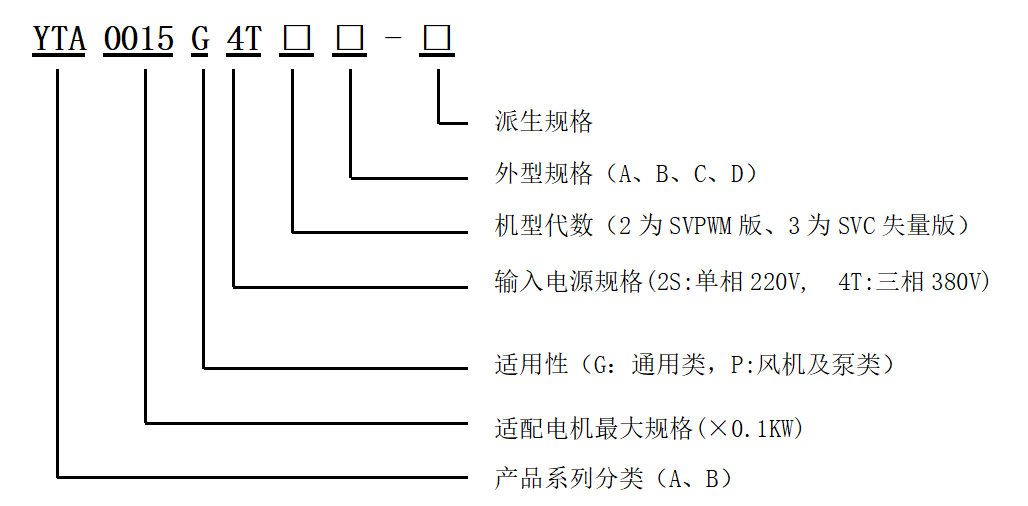

型号说明:


其中:

(1)产品系列分类:YTA系列、YTB系列

(2)适配电机最大规格(×100W):0004=400W,0015=1.5KW,0110=11KW,0300=30KW;

(3)适用性:G--通用型、P--风机及泵类(轻载型)、Z--重载型、

(4)输入电源规格:2S--单相220V, 4T--三相380V;

(5)机型代数:机型改版升级代号(2—SVPWM空间电压矢量版、3—SVC矢量版)

(6)外形规格:A—塑壳导轨卧装迷你型,B—塑壳卧装式,C—钣金壳卧装壁挂式,D—钣金壳柜式, M-上进下出卧装迷你型。

(7)派生规格:局部改进或特种规格,1、2、3…

几种规格的技术规定:

1、通用型(G):允许超载能力为150%Ie/60秒,180%Ie/2秒;

2、风机及泵类(P):允许超载能力为120%Ie/60秒,150%Ie/2秒;

3、重载型(Z):允许超载能力为180%Ie/30秒,200%Ie/2秒;

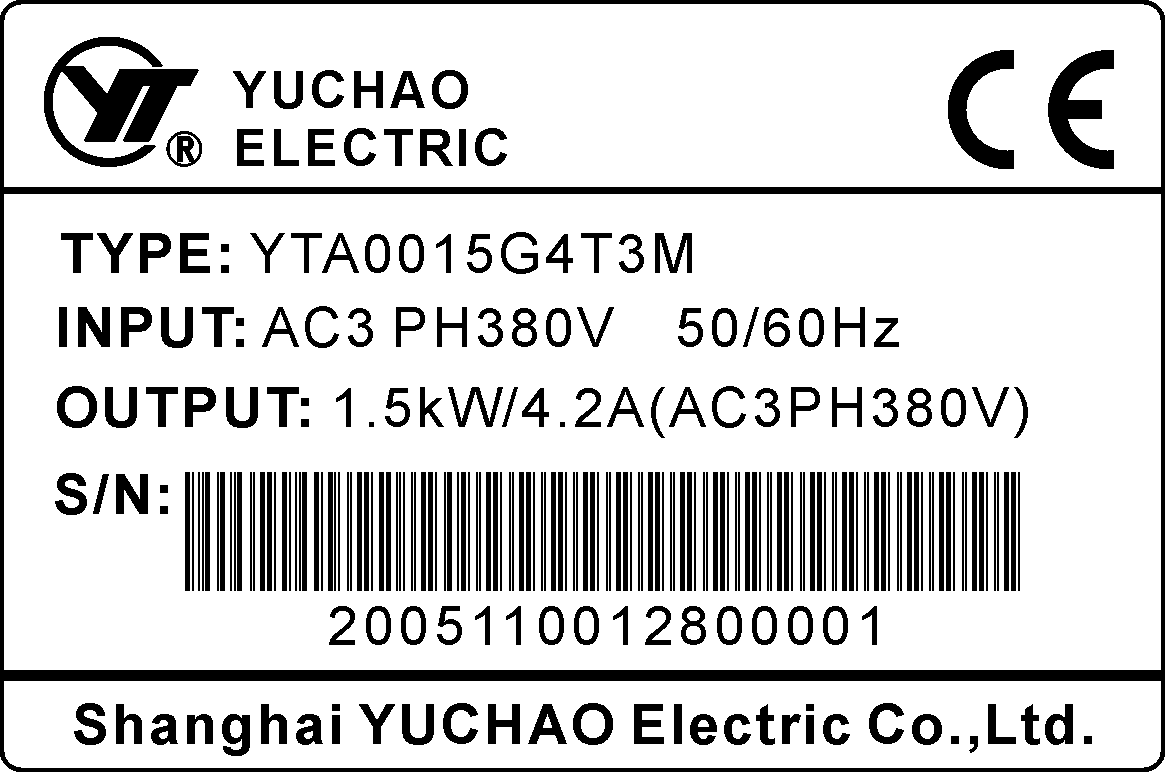

铭牌说明(以三相输入、1.5KW变频器为例)



安装场所与环境:

  • 安装在室内、通风良好的场所,一般应垂直安装;

  • 环境温度要求在-10~40℃的范围内,如温度超过40℃(但≤50℃)时,应降额使用;

  • 相对湿度要求低于90%,且无水珠凝结现象;

  • 安装在振动小于0.5g、海拔1000米以下的场所

  • (超过1000米应降额使用);

  • 避免安装在多尘埃、金属等导电粉未的场所;

  • 严禁安装在有腐蚀性、爆炸性气体场所;

  • 安装间隔及距离要求,如图1所示。

注意:安装场所环境情况的好坏,

将影响变频器的运行和使用寿命。
