高压直流无刷旋蒸控制器

本产品是专为旋转蒸发仪设备配套的专用型控制器,系统内部集成直流无刷电机控制、温度控制、升降机控制、压力显示、定时控制等常用功能,显示部分可根据客户需求灵活选配液晶屏、点阵屏或触摸屏。具有结构紧凑、工艺美观、安装使用方便、功能实用灵活、操作简便、可靠性高、抗干扰能力强、经济实惠等特点。

返回列表

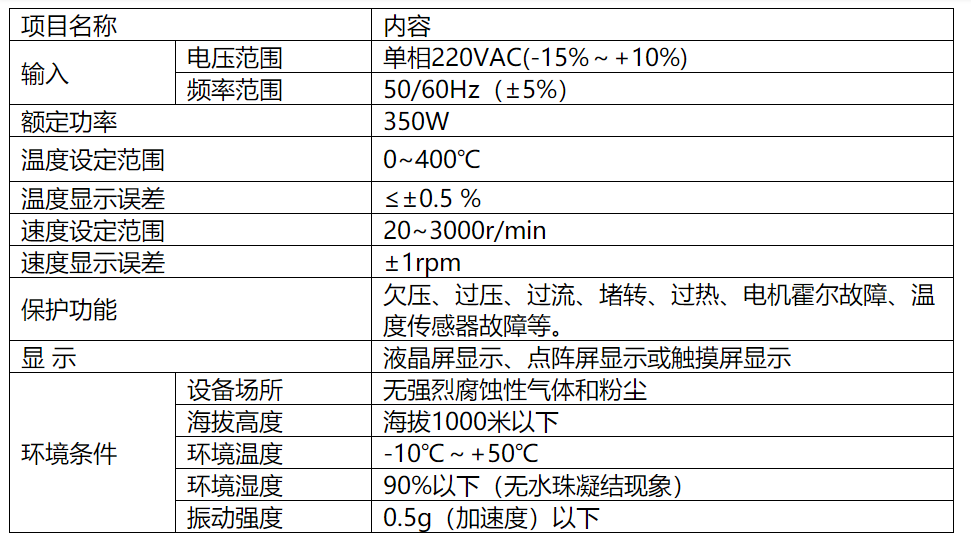

产品介绍技术指标应用领域下载

概述:

       本产品是专为旋转蒸发仪设备配套的专用型控制器,系统内部集成直流无刷电机控制、温度控制、升降机控制、压力显示、定时控制等常用功能,显示部分可根据客户需求灵活选配液晶屏、点阵屏或触摸屏。具有结构紧凑、工艺美观、安装使用方便、功能实用灵活、操作简便、可靠性高、抗干扰能力强、经济实惠等特点。

型号说明:

主控制器:YZW-XZ4-200A310L

外配件的型谱命名规则:

                               XZ -  □ □- □

                                 ─    ─ ─  ─

产品分类:旋蒸─────┘    │ │  └─派生及特殊规格

   部件分类    ─────────┘ └──── 品种序列(1、2、3…)

①旋蒸类外配件:显示操作板:

(1)显示操作板分类:XZ- C□□(旋蒸单操作板)、XZ-X□□(旋蒸单显示板)、XZ-XC□□(旋蒸显示操作板)、XZ-XCMP触摸屏;

(2)品种细分:

▲单操作板:XZ-CAJ:单按键操作板;XZ-CXN:单旋钮(电位器/旋编)操作板、XZ-CAX:按键+旋编操作板。

▲单显示板:XZ-XSM:数码显示板;XZ-XYD:单色(黑白)液晶显示板;XZ-XYC:彩色液晶屏显示板,XZ-XDZ:点阵屏显示板。

▲操作显示板:XZ-XCSM:数码显示操作板;XZ-XCYD:单色(黑白)液晶显示操作板;XZ-XCYC:彩色液晶显示操作板;XZ-XCDZ:点阵屏操作板;XZ-XCMP:触摸屏

A、XZ-XCSM1/XCYD1/XCYC1/XCDZ1为按键一字横排的显示操作板;   XZ-XCMP1为竖式触摸屏

B、XZ-XCYD2/XCYC2/XCDZ2为按键菱形排列的显示操作板;  XZ-XCMP2为横式触摸屏

C、XZ-XCYD3/XCYC3/XCDZ3为按键矩形排列的显示操作板;

②旋蒸类产品继电器板

⑴部件分类: XZ-BJ(无源继电器板)、XZ-BJS(有源继电器板)

(2)品种序列:XZ-BJ1:BP8.065.610-1、XZ-BJS1: BP8.065.610

③旋蒸专用直流无刷电机:XZ-M80BLDC110(80端面机身110mm规格)
